劃線平臺表面平面度誤差的常用測量方法

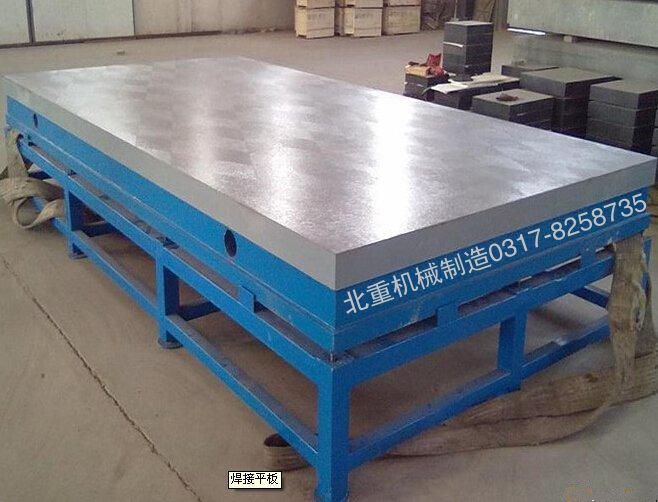

焊接平臺,，鑄鐵平臺,T型槽平臺,，鉚焊平臺,，電機試驗平臺北重機械制造生產的劃線平臺測量精密工具以及檢驗工作的基準性平面,，它常用來進行機床機械測量以及檢驗或者是檢查各種零部件的尺寸精度，并進行緊密的劃線,。
劃線平臺表面平面度誤差測量時,，一船都規定為用劃線平臺面的縱、橫對角或輻射方向上的直線度誤差中的最大值,。近似代替平面度誤差值,。劃線平臺平面度的常見測量位置如圖a)所示：
1、 塞尺測量法
只要按照?qǐng)Db)中的點劃線所示方向安放平尺,，并墊上等高墊鐵,，然后就可以用量塊和塞尺測量工作臺面，在應測方向上的直線度誤差,。取其中的最大值,，就可作為被測劃線平臺面的平面度誤差。
2,、 平尺拉表法
把平尺按照要求測量的方向安放在等高墊鐵上,。然后，就可以直接用千分表測量工作臺面,，在測量方向上相對平尺和直線度誤差,，最后，把其中的最大值可作為被測劃線平臺面的平面度誤差,。測量中若有必要也可以在千分表頭下墊一塊量塊,，以提高測量的準確性。
